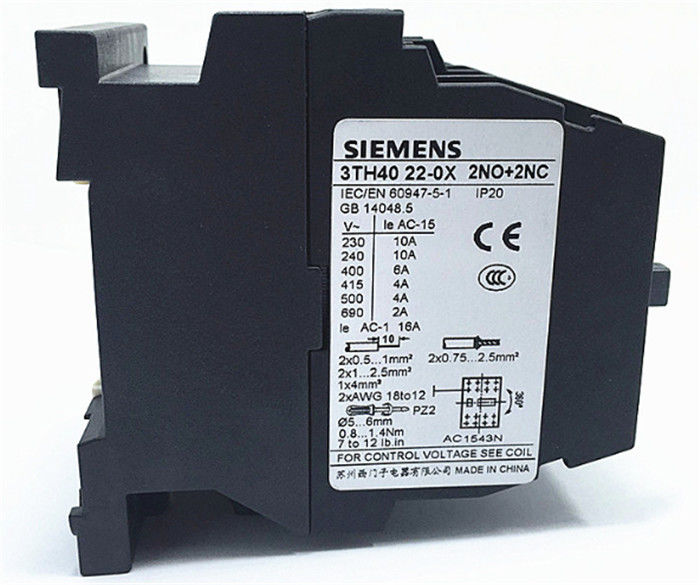

3TH4 Vertragingsrelais / 8-polig 10-polig relaiscontactschakelaar

De relaiscontacten 3TH42 en 3TH43 zijn geschikt voor gebruik in elk klimaat. Ze zijn vingerveilig volgens IEC 60529.

Notitie:

De relais van de 3TH42 en 3TH43 relais hebben een positief aangedreven werking in overeenstemming met IEC 60947-5-1, Ed. 3.1.

Terminalaanduidingen volgens EN 50011

In termen van hun terminalaanduidingen, identificatienummers en identificatie letters, voldoen de 3TH42 en 3TH43 relaisrelais aan de norm EN 50011 voor specifieke relaiscontacten.

Contactbetrouwbaarheid

Hoge contactstabiliteit bij lage spanningen en stromen als gevolg van dubbelbreukcontact, geschikt voor solid-state circuits met stromen ≥ 1 mA bij een spanning van ≥ 17 V.

Overspanningsonderdrukking

De relais van de 3TH42 en 3TH43 kunnen worden uitgerust met RC-elementen, varistoren, diodes of diodesets (combinatie van een diode en een zenerdiode) voor het dempen van openingsspanningen. De overspanningsafleiders kunnen rechtstreeks op de spoel worden aangesloten,

Notitie:

De UIT-vertragingstijden van de NO-contacten en de AAN-vertragingstijden van de NC-contacten nemen toe als de contactorspoelen worden verzwakt ten opzichte van spanningspieken (onderdrukkingsdiode 6x tot 10x; diodesamenstelling 2x tot 6x; varistor +2 tot 5 ms).

Montage

Notitie:

Met 3TH4 relaiscontacten met AC-werking, een overspanning van 1,1 x U _s , een omgevingstemperatuur ≥ 45 ° C en een AAN-periode van 100% van alle magneetschakelaars, moet in het geval van een kant een minimale tussenruimte van 5 mm tussen de schakelaars worden aangehouden -door-zijmontage.
