Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Toepassing: | Industriële Mededeling | Productiewaaier: | Simatics7-400 Mededeling CP 443-1 |
|---|---|---|---|
| Overdrachtssnelheid: | 10/100 Mbit/s bij de 1st interface | Aantal interfaces: | 2 |
| Type van elektroverbinding: | RJ45-Haven | Garantie: | 12 Maanden |
| Markeren: | simatic wincc comfort,centrale verwerkingseenheid |
||

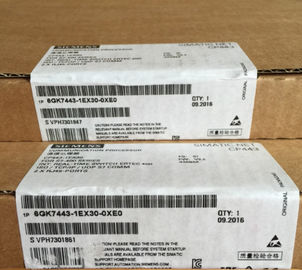

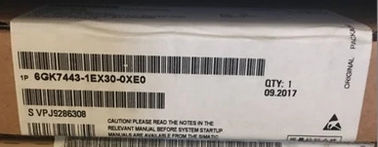

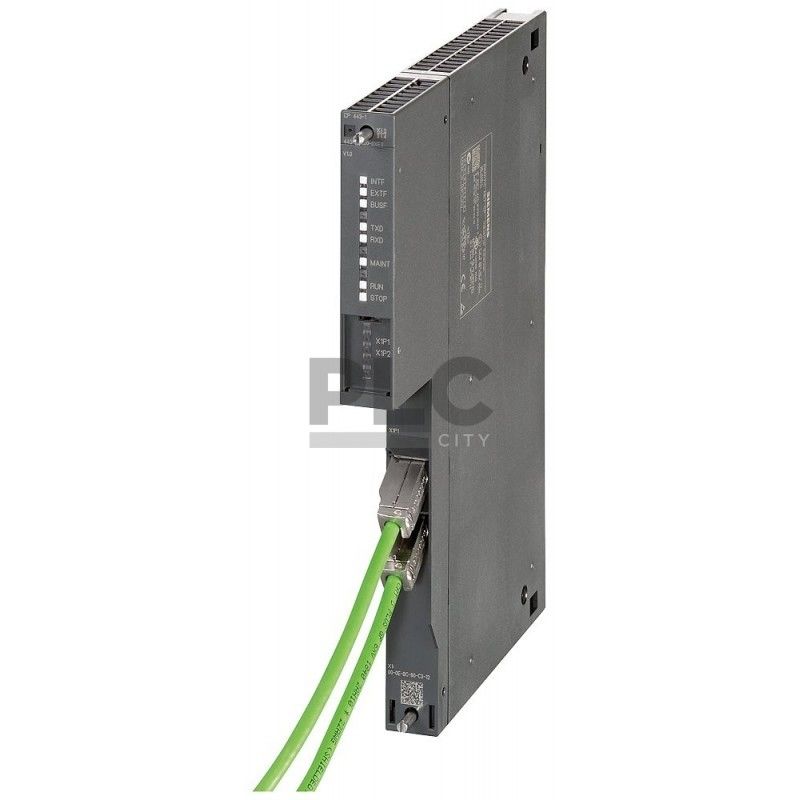

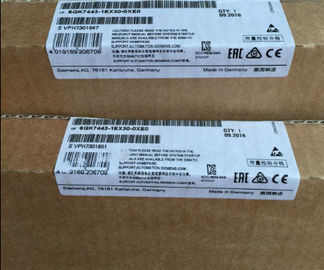

CP 6GK7443-1EX30-0XE0 Communicatieprocessor voor SIMATIC S7-400 industriële automatiseringsproducten
Overzicht
Communicatieprocessor voor het aansluiten van een SIMATIC S7-400 op Industrial Ethernet-netwerken, ook als PROFINET IO-controller of in SIMATIC H-systemen.
De CP ondersteunt:
De communicatieprocessor kan ook worden gebruikt voor redundante S7-communicatie in SIMATIC H-systemen en voor fail-safe-toepassingen (PROFIsafe) in combinatie met een S7-400 F-CPU.
Voordelen
De CP 443-1 biedt communicatieopties met
| Producttypeaanduiding | CP 443-1 | |
| Communicatieprocessor CP 443-1; 2x 10/100 Mbit / s (IE-schakelaar); RJ45-poorten; ISO; TCP; UDP; PROFINET IO-controller; S7 communicatie; Open communicatie (VERZEND / ONTVANG); S7-routering; IP-configuratie via DHCP / Block; IP Access Control List; Tijdsynchronisatie; uitgebreide webdiagnostiek; Snel opstarten; Ondersteuning voor PROFIenergy; | ||
| Overdrachtssnelheid | ||
| Overdrachtssnelheid | ||
| ● bij de 1e interface | 10 ... 100 Mbit / s | |
| interfaces | ||
| Aantal interfaces / acc. naar Industrial Ethernet | 2 | |
| Aantal elektrische verbindingen | ||
| ● bij de 1e interface / acc. naar Industrial Ethernet | 2 | |
| Type elektrische verbinding | ||
| ● bij de 1e interface / acc. naar Industrial Ethernet | RJ45-poort | |
| ontwerp van de verwijderbare opslag / C-PLUG | Nee | |
| Voedingsspanning, stroomverbruik, vermogensverlies | ||
| Type spanning / van de voedingsspanning | DC | |
| Voedingsspanning / 1 / vanaf backplane-bus | 5 V | |
| Relatieve symmetrische tolerantie / bij DC | ||
| ● bij 5 V | 5% | |
| Verbruikte stroom | ||
| ● van de backplane-bus / bij DC / bij 5 V / typisch | 1.4 A | |
| Machtsverlies [W] | 7.25 W | |
| Toegestane omgevingscondities | ||
| Omgevingstemperatuur | ||
| ● tijdens gebruik | 0 ... 60 ° C | |
| ● tijdens opslag | -40 ... +70 ° C | |
| ● tijdens transport | -40 ... +70 ° C | |
| Relatieve vochtigheid / bij 25 ° C / zonder condensatie / tijdens bedrijf / maximum | 95% | |
| Beschermingsklasse IP | IP20 | |
| Ontwerp, afmetingen en gewicht | ||
| Module formaat | Compacte module S7-400 enkele breedte | |
| Breedte | 25 mm | |
| Hoogte | 290 mm | |
| Diepte | 210 mm | |
| Netto gewicht | 0,7 kg | |
| Producteigenschappen, functies, componenten / algemeen | ||
| Aantal eenheden | ||
| ● per CPU / maximum | 14 | |
| ● Opmerking | max. 4 als PN IO ctrl. | |
| Prestatiegegevens / open communicatie | ||
| Aantal mogelijke verbindingen / voor open communicatie / door middel van SEND / RECEIVE-blokken / maximum | 64 | |
| Hoeveelheid gegevens | ||
| ● als gebruikersgegevens per ISO-verbinding / voor open communicatie / door middel van blokken ZENDEN / ONTVANGEN / maximum | 8 Kibyte | |
| ● als gebruikersgegevens per ISO op TCP-verbinding / voor open communicatie / door middel van blokken ZENDEN / ONTVANGEN / maximum | 8 Kibyte | |
| ● als gebruikersgegevens per TCP-verbinding / voor open communicatie / door middel van blokken ZENDEN / ONTVANGEN / maximum | 8 Kibyte | |
| ● als gebruikersgegevens per UDP-verbinding / voor open IE-communicatie / door middel van SEND / RECEIVE-blokken / maximum | 2 Kibyte | |
| Aantal mogelijke verbindingen / voor open communicatie | ||
| ● door middel van T-blokken / maximum | 64 | |
| Hoeveelheid gegevens | ||
| ● als gebruikersgegevens per ISO op TCP-verbinding / voor open communicatie / door middel van T-blokken / maximum | 1452 byte | |
| Prestatiegegevens / S7-communicatie | ||
| Aantal mogelijke verbindingen / voor S7-communicatie | ||
| ● maximum | 128 | |
| ● met PG-verbindingen / maximum | 2 | |
| ● Opmerking | bij gebruik van meerdere CPU's | |
| Prestatiegegevens / multi-protocolmodus | ||
| Aantal actieve verbindingen / met multi-protocolmodus | 128 | |
| Prestatiegegevens / PROFINET-communicatie / als PN IO-controller | ||
| Productfunctie / PROFINET IO-controller | Ja | |
| Aantal PN IO-apparaten / op PROFINET IO-controller / bruikbaar / totaal | 128 | |
| Aantal PN IO IRT-apparaten / op PROFINET IO-controller / bruikbaar | 64 | |
| Aantal externe PN IO-lijnen / met PROFINET / per rek | 4 | |
| Hoeveelheid gegevens | ||
| ● als gebruikersgegevens voor ingangsvariabelen / als PROFINET IO-controller / maximum | 4 Kibyte | |
| ● als gebruikersgegevens voor ingangsvariabelen / als PROFINET IO-controller / maximum | 4 Kibyte | |
| ● als gebruikersgegevens voor ingangsvariabelen per PN IO-apparaat / als PROFINET IO-controller / maximum | 1433 byte | |
| ● als gebruikersgegevens voor uitgangsvariabelen per PN IO-apparaat / als PROFINET IO-controller / maximum | 1433 byte | |
| ● als gebruikersgegevens voor ingangsvariabelen per PN IO-apparaat / voor elke submodule als PROFINET IO-controller / maximum | 240 bytes | |
| ● als gebruikersgegevens voor uitgangsvariabelen per PN IO-apparaat / voor elke submodule als PROFINET IO-controller / maximum | 240 bytes | |
| Productfunctie / MIB-ondersteuning | Ja | |
| Protocol / wordt ondersteund | ||
| ● SNMP v1 | Ja | |
| ● DCP | Ja | |
| ● LLDP | Ja | |
| Configuratiesoftware | ||
| ● vereist | STAP 7 V5.5 SP3 of hoger / STEP 7 Professional V12 (TIA Portal) of hoger | |
