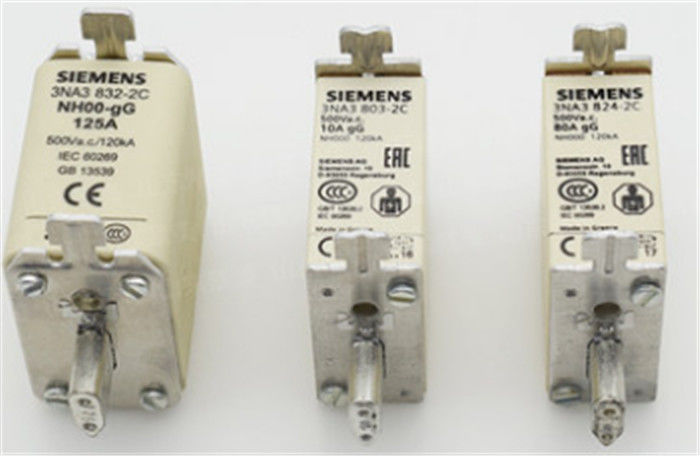

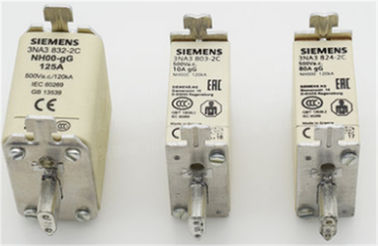

3NA-serie Zekeringen voor elektrische veiligheid voor kabel 3NA3801 LV HRC-koppeling

LV HRC-zekeringen worden gebruikt voor installatiesystemen in niet-residentiële, commerciële en industriële gebouwen, maar ook in de schakelborden van energiebedrijven. Ze beschermen dus essentiële bouwdelen en installaties.

LV HRC-zekeringen zijn zekeringssystemen die zijn ontworpen voor gebruik door ervaren personeel. Er zijn geen constructieve vereisten voor niet-uitwisselbaarheid van nominale stroom en aanrakingsbeveiliging.

De componenten en hulpapparatuur zijn zo ontworpen dat ze veilige vervanging van LV HRC-zekeringen of isolatie van systemen garanderen.

LV HRC-zekeringskoppelingen zijn beschikbaar in de maten 000, 00, 0, 1, 2, 3, 4 en 4a.

LV HRC-lontkoppelingen zijn beschikbaar in de volgende operationele klassen:

• gG voor kabel- en lijnbescherming
• aM voor de kortsluitbeveiliging van schakelapparatuur in motorcircuits
• gR of aR voor de bescherming van vermogenshalfgeleiders
• gS: De nieuwe gS-operationele klasse combineert kabel- en lijnbeveiliging met halfgeleiderbeveiliging.

LV HRC-smeltveiligheidskoppelingen worden voornamelijk gebruikt in LV HRC-zekeringsbases, LV HRC-zekeringscheidingsscheiders, LV HRC-zekeringsstroken en ook in LV HRC in-line-zekeringscheiderschakelaars.

LV HRC-signaaldetectors worden gebruikt om op afstand aan te geven dat de LV HRC-smeltverbindingen zijn geactiveerd. Er zijn drie verschillende oplossingen beschikbaar:

• 3NX1 021 signaaldetectoren met signaaldetector link 3:
  De LV HRC-signaaldetectoren met signaaldetectiekoppeling ondersteunen de bewaking van LV HRC-lassen met niet-geïsoleerde greeplippen met de maten 000 tot 4 bij 10 A of meer. De signaaldetectiekoppeling is parallel verbonden met de LV HRC-zekeringsverbinding. In het geval van een storing worden de LV HRC-zekeringsverbindingen tegelijk met de LV HRC-smeltsignaleringsverbinding vrijgegeven. Een uitschakelpin schakelt een zwevende microschakelaar
• 3NX1 024 signaaldetectorbovenzijde:
  De bovenkant van de signaaldetector kan worden gebruikt met LV HRC-zekeringen, maten 000, 00, 1 en 2, die zijn uitgerust met niet-geïsoleerde handgrepen en een voorindicator- of combinatiealarm hebben. Het is eenvoudig aangesloten op de griplugs
• 5TT3 170 zekeringmonitoren:
  Als een zekering wordt geactiveerd, springt de voorindicator open en schakelt een zwevende microschakelaar. Deze oplossing mag niet worden gebruikt voor voor de veiligheid relevante fabrieken. Voor dit doel raden we onze elektronische zekeringmonitoren aan.

• Duidelijke en zichtbare geleideraansluiting die eenvoudig kan worden gecontroleerd bij gebruik van de MINIZED-scheidingsschakelaars D02. Dit vergemakkelijkt het invoeren van kabels en bespaart tijd.
• Busmontage van de MINIZED-zekeringlastscheidingsschakelaars D01 met driefasige pinrailbalk, die op lengte kan worden gesneden. Geprobeerd en getest.
• Enkelfasige busbarmontage van NEOZED-zekeringsbases.
• Duidelijke en zichtbare geleideraansluiting die eenvoudig kan worden gecontroleerd bij gebruik van NEOZED comfortvoet D02. Dit vergemakkelijkt het invoeren van kabels en bespaart tijd.
• Busmontage van NEOZED-smeltveiligheidssokkels van gegoten kunststof op driefasige stroomrail met vorkplug, die op lengte kan worden gesneden. Vaak gebruikt.
• Busmontage van NEOZED-zekeringhouders van keramiek op driefasige stroomrail met vorkplug, die op lengte kan worden gesneden. Meest voorkomende applicatie.
• Uniforme oplossing voor alle maten - signaaldetectoren geven betrouwbaar aan dat de zekering is geactiveerd. Doorgeslagen zekeringen zijn snel te vinden. Dit bespaart tijd en verhoogt de beschikbaarheid van de fabriek.
• De LV HRC signaaldetectorbovenkant is een kosteneffectieve oplossing voor het bewaken van LV HRC-zekeringsverbindingen van de grootten 000, 00, 1 en 2.
• Het verzilverde Lyra-contact biedt een groot contactoppervlak voor de pen van de LV HRC-zekering. Dit verbetert de warmteoverdracht en verlaagt de temperatuur. Het minimaliseert ook de veroudering van de zekering in het maximale belastingsbereik, met name bij gebruik van SITOR-halfgeleiderzekeringen.
• Het grote contactvlak vergemakkelijkt ook de vervanging van LV HRC-smeltverbindingen.
• De veerring die het contact aanspant, is mechanisch verzinkt. Dit voorkomt waterstofverbrossing. Het contact is bestand tegen veroudering en er is geen gevreesde uitgloeiing van contacten, wat de bedrijfsveiligheid aanzienlijk verbetert.
