| Reeks: | SIRIUS-Schakelaars | Typen: | machtsschakelaar |
|---|---|---|---|
| Elektrotype: | AC/DC | Polen: | 3 polen |
| Operatie spanning: | AC/DC 110-127V | Garantie: | 12 Maanden |
| Markeren: | elektrische contactors,elektrische contactors |
||

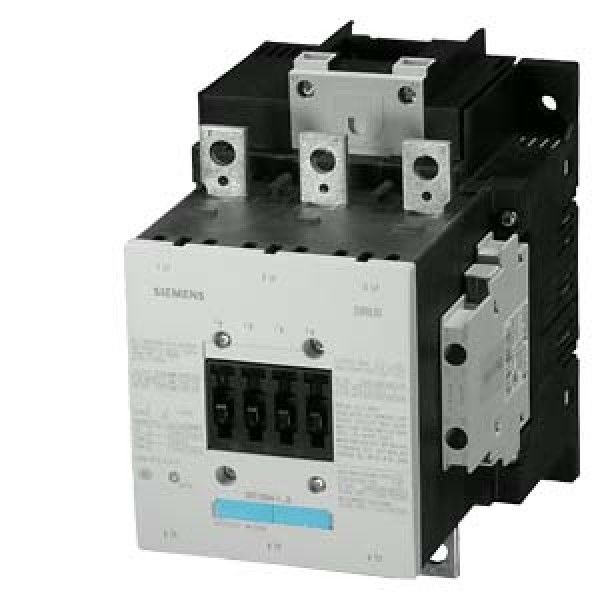

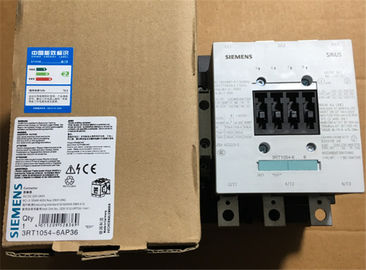

3RT1056-6AF36 Tot 250KW elektrische schakelaars 185A Voedingsschakelaar Voor schakelmotor
Voedingsschakelaar, AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC-bediening 110-127 V UC Hulpcontacten 2 NO + 2 NC 3-polig, grootte S6 Busbar-aansluitingen Aandrijving: conventionele schroefaansluiting
Toepassing:
De 3RT-contactors voldoen aan de vereisten voor milieucategorie A.
Notitie:
Wanneer de contactors worden gebruikt in een omgeving met frequentieomvormers, moeten de configuratie-opmerkingen in de handleiding "SIRIUS - SIRIUS 3RT-contactors / magneetschakelaars" in acht worden genomen,
Raadpleeg de handleidingen voor meer informatie over kortsluitbeveiliging van de magneetschakelaars met overbelastingsrelais
Er zijn selectieleidraden beschikbaar voor de naadloze assemblage van motorfeeders bestaande uit een 3RV2 motorstarter en een 3RT2-contactor,
Voor de dimensionering van laadinrichtingen,
3RT2 contactors
3RU2 thermische overbelastingsrelais of 3RB3 elektronische overbelastingsrelais kunnen op de 3RT2-contactors worden gemonteerd voor bescherming tegen overbelasting.
3RT1-contactors
3RB2 elektronische overbelastingsrelais kunnen op de 3RT1-contactors worden gemonteerd voor bescherming tegen overbelasting.
3RR2-bewakingsrelais kunnen op de 3RT2-contactors worden gemonteerd voor bewaking en meting in de toepassing.
De vermelde nominale waarde (in kW) verwijst naar het uitgangsvermogen op de motoras (volgens het typeplaatje).
De vermogensspecificaties van de magneetschakelaars in kW (conform IEC 60947-4-1, tabel G) zijn richtwaarden voor 4-polige standaardmotoren bij 50 Hz AC en gespecificeerde spanning (bijv. 400 V AC). De feitelijke start- en nominale gegevens van de te schakelen motor moeten in aanmerking worden genomen bij het selecteren van de eenheden. De motorstroom, het motorbeveiligingsapparaat en de toegestane contactstroom conform naar de gebruikscategorie moeten op elkaar worden afgestemd
3RT contactoren, maten S00 tot S12
Ons vermogensbereik:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (hulpschakelaars)
| Product merknaam | SIRIUS | |
| Productbenaming | Power contactor | |
| Producttypeaanduiding | 3RT1 | |
| Algemene technische gegevens | ||
| Grootte van de schakelaar | S6 | |
| Productuitbreiding | ||
| ● functiemodule voor communicatie | Nee | |
| ● Hulpschakelaar | Ja | |
| Overspanningsweerstand | ||
| ● van de nominale waarde van het hoofdcircuit | 8 kV | |
| ● van de nominale waarde van het hulpcircuit | 6 kV | |
| maximaal toelaatbare spanning voor veilige isolatie | ||
| ● tussen spoel- en hoofdcontacten acc. volgens EN 60947-1 | 690 V | |
| Beschermingsklasse IP | ||
| ● aan de voorkant | IP00; IP20 aan de voorzijde met afdekking / aansluitklem | |
| ● van de terminal | IP00 | |
| Schokbestendigheid bij rechthoekige impuls | ||
| ● bij AC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● op DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Schokbestendigheid met sinuspuls | ||
| ● bij AC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● op DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Mechanische levensduur (schakelcycli) | ||
| ● van de typische contactor | 10 000 000 | |
| ● van de contactor met een typisch elektronica-compatibel hulpschakelblok typerend | 5 000 000 | |
| ● van de contactor met toegevoegd hulpschakelblok typisch | 10 000 000 | |
| Referentiecode acc. volgens DIN 40719 uitgebreid volgens IEC 204-2 vlgs. volgens IEC 750 | K | |
| Referentiecode acc. volgens DIN EN 81346-2 | Q | |
| Omgevingscondities | ||
| Installatiehoogte op hoogte boven zeeniveau | ||
| ● maximum | 2 000 m | |
| Omgevingstemperatuur | ||
| ● tijdens gebruik | -25 ... +60 ° C | |
| ● tijdens opslag | -55 ... +80 ° C | |
| Hoofd circuit | ||
| Aantal polen voor hoofdstroomcircuit | 3 | |
| Aantal NO-contacten voor hoofdcontacten | 3 | |
| Werkspanning | ||
| ● bij maximale AC-3-waarde | 1 000 V | |
| Bedrijfsstroom | ||
| ● bij AC-1 op 400 V | ||
| - bij een omgevingstemperatuur van 40 ° C nominale waarde | 215 A | |
| ● bij AC-1 | ||
| - tot 690 V bij een nominale temperatuur van 40 ° C | 215 A | |
| - tot 690 V bij een nominale temperatuur van 60 ° C | 185 A | |
| - tot 1000 V bij omgevingstemperatuur 40 ° C nominale waarde | 100 A | |
| - tot 1000 V bij een nominale temperatuur van 60 ° C | 100 A | |
| ● bij AC-2 bij een nominale waarde van 400 V | 185 A | |
| ● bij AC-3 | ||
| - bij een nominale waarde van 400 V | 185 A | |
| - bij een nominale waarde van 500 V | 185 A | |
| - bij een nominale waarde van 690 V | 170 A | |
| - bij 1000 V nominale waarde | 65 A | |
| ● bij AC-4 bij een nominale waarde van 400 V | 160 A | |
| Aansluitbare geleiderdoorsnede in hoofdstroomkring bij AC-1 | ||
| ● minimaal 60 ° C | 95 mm² | |
| ● op 40 ° C minimaal toelaatbaar | 95 mm² | |
| Bedrijfsstroom voor ca. 200000 werkingscycli bij AC-4 | ||
| ● bij een nominale waarde van 400 V | 81 A | |
| ● bij een nominale waarde van 690 V | 65 A | |
| Bedrijfsstroom | ||
| ● op 1 huidig pad op DC-1 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 18 A | |
| - op 220 V nominale waarde | 3,4 A | |
| - bij 440 V nominale waarde | 0.8 A | |
| - bij een nominale waarde van 600 V | 0,5 A | |
| ● met 2 stroompaden in serie op DC-1 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 160 A | |
| - op 220 V nominale waarde | 20 A | |
| - bij 440 V nominale waarde | 3.2 A | |
| - bij een nominale waarde van 600 V | 1.6 A | |
| ● met 3 stroompaden in serie op DC-1 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 160 A | |
| - op 220 V nominale waarde | 160 A | |
| - bij 440 V nominale waarde | 11.5 A | |
| - bij een nominale waarde van 600 V | 4 A | |
| Bedrijfsstroom | ||
| ● op 1 huidig pad bij DC-3 bij DC-5 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 2,5 A | |
| - op 220 V nominale waarde | 0.6 A | |
| - bij 440 V nominale waarde | 0,17 A | |
| - bij een nominale waarde van 600 V | 0,12 A | |
| ● met 2 stroompaden in serie bij DC-3 bij DC-5 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 160 A | |
| - op 220 V nominale waarde | 2,5 A | |
| - bij 440 V nominale waarde | 0.65 A | |
| - bij een nominale waarde van 600 V | 0,37 A | |
| ● met 3 stroompaden in serie bij DC-3 bij DC-5 | ||
| - bij 24 V nominale waarde | 160 A | |
| - op 110 V nominale waarde | 160 A | |
| - op 220 V nominale waarde | 160 A | |
| - bij 440 V nominale waarde | 1.4 A | |
| - bij een nominale waarde van 600 V | 0,75 A | |
| Bedrijfskracht | ||
| ● bij AC-1 | ||
| - bij 230 V bij een nominale waarde van 60 ° C | 70 kW | |
| - bij een nominale waarde van 400 V | 121 kW | |
| - bij 400 V bij een nominale waarde van 60 ° C | 121 kW | |
| - bij een nominale waarde van 690 V | 210 kW | |
| - bij 690 V bij een nominale waarde van 60 ° C | 210 kW | |
| - bij 1000 V bij een nominale waarde van 60 ° C | 165 kW | |
| ● bij AC-2 bij een nominale waarde van 400 V | 90 kW | |
| ● bij AC-3 | ||
| - bij een nominale waarde van 230 V | 61 kW | |
| - bij een nominale waarde van 400 V | 90 kW | |
| - bij een nominale waarde van 500 V | 132 kW | |
| - bij een nominale waarde van 690 V | 160 kW | |
| - bij 1000 V nominale waarde | 90 kW | |
| Bedrijfskracht voor ca. 200000 werkingscycli bij AC-4 | ||
| ● bij een nominale waarde van 400 V | 45 kW | |
| ● bij een nominale waarde van 690 V | 65 kW | |
| Thermische kortstondige stroom beperkt tot 10 s | 1 480 A | |
| Vermogensverlies [W] bij AC-3 bij 400 V voor nominale waarde van de bedrijfsstroom per geleider | 13 W | |
| Onbelaste schakelfrequentie | ||
| ● bij AC | 2 000 1 / u | |
| ● op DC | 2 000 1 / u | |
| Werk frequentie | ||
| ● bij AC-1 maximum | 800 1 / uur | |
| ● bij AC-2 maximum | 300 1 / uur | |
| ● bij AC-3 maximum | 750 1 / uur | |
| ● bij AC-4 maximum | 130 1 / uur | |
| Besturingsschakeling / besturing | ||
| Type spanning van de besturingsvoedingsspanning | AC / DC | |
| Regel voedingsspanning bij AC | ||
| ● bij een nominale waarde van 50 Hz | 110 ... 127 V | |
| ● bij een nominale waarde van 60 Hz | 110 ... 127 V | |
| Stuurspanning op DC regelen | ||
| ● nominale waarde | 110 ... 127 V | |
| Bedrijfsbereikfactor bestuurt de nominale voedingswaarde van de magneetspoel bij DC | ||
| ● beginwaarde | 0.8 | |
| ● Full-scale waarde | 1.1 | |
| Werkbereik factor controle voedingsspanning nominale waarde van magneetspoel bij AC | ||
| ● bij 50 Hz | 0.8 ... 1.1 | |
| ● bij 60 Hz | 0.8 ... 1.1 | |
| Ontwerp van de piekonderdrukker | met varistor | |
| Schijnbaar opneemvermogen van magneetspoel bij AC | ||
| ● bij 50 Hz | 300 V · A | |
