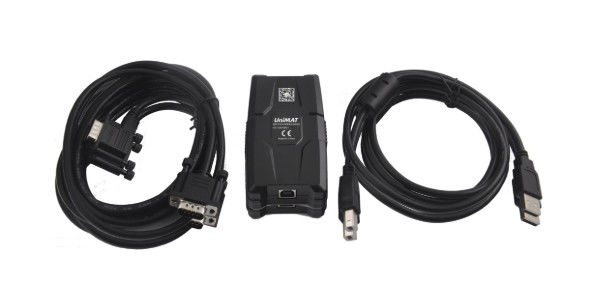

S7-400 PLC communicatiekabel, waterdichte PLC programmeerkabel

• 10 verschillende CPU's voor S7-400
• 4 CPU's voor S7-400H en S7-400F / FH
• 3 fail-safe CPU's voor S7-400F
• Graded prestaties voor een breed scala aan verschillende applicaties

Voor SIMATIC S7-400 zijn tal van CPU's met verschillende prestatieseries beschikbaar:

• CPU 412-1, CPU 412-2 en CPU 412-2 PN:
  Voor kleinere planten in het middenbereik.
• CPU 414-2, CPU 414-3, CPU 414-3 PN / DP:
  Voor middelgrote installaties met aanvullende vereisten voor programmabereik, verwerkingssnelheid en communicatie.
• CPU 416-2, CPU 416-3, CPU 416-3 PN / DP:
  Voor planten met hoge eisen in het topsegmentbereik.
• CPU 417-4 DP:
  Voor installaties met de strengste vereisten in het topprestatiegamma.
• CPU 412-5H, CPU 414-5H, CPU 416-5H en CPU 417-4H:
  Voor SIMATIC S7-400H en S7-400F / FH.
• CPU 414F-3 PN / DP, CPU 416F-2 en CPU 416F-3 PN / DP:
  Voor het bouwen van een fail-safe automatiseringssysteem voor installaties met verhoogde veiligheidseisen.

Alle CPU's hebben een plastic behuizing waarin de besturings- en weergave-elementen identiek zijn geïntegreerd voor alle CPU's. Identieke elementen hebben identieke functies.

Aan de voorkant zijn er:

• LEDs:
  Voor status- en foutindicatie.
• Tuimelschakelaars:
  Voor het selecteren van de bedieningsmodi.
• Sleuf voor een geheugenkaart (uitbreiding van het laadgeheugen).
• Gecombineerde MPI / DP-interface.
• Geïntegreerde PROFIBUS DP-interface (geen CPU 412-1).
• Batterij invoer socket:
  Voor externe voeding van de batterij-reserve-spanning.

Alle CPU's met uitzondering van de instapniveau CPU 412-1 en CPU 412-2 PN hebben:

• PROFIBUS DP-interface:
  Voor interfacing met gedistribueerde I / O. Afhankelijk van de configuratie kan deze zelfs worden gebruikt voor communicatie met een OP of programmeerapparaat / pc.

Daarnaast bieden de CPU 412-2 PN, CPU 414-3 PN / DP, CPU 414F-3 PN / DP, CPU 416-3 PN / DP en de CPU 416F-3 PN / DP PROFINET-verbindingsopties. Elk van deze modules heeft een PROFINET-interface met 2 poorten (switch).

De top-end CPU's hebben ook:

• Spare slots voor PROFIBUS DP-interfacemodules:
  Voor het aansluiten van verdere DP-lijnen.

Anders verschillen de CPU's alleen wat betreft hun kwantiteitsstructuur, bijv. RAM, adresbereik, aantal laadbare blokken en uitvoeringstijd.

Geheugen concept

Alle CPU's van de S7-400 beschikken over twee soorten geheugen. Deze onderverdeling van het werkgeheugen verhoogt de prestaties met 100%. Wanneer een standaardprocessor de RAM ten minste twee keer benadert, benadert de speciale S7-400-processor het codegeheugen en het gegevensgeheugen tegelijkertijd in één cyclus. Er zijn ook aparte codes en databussen voor dit doel. De grootte van het werkgeheugen wordt bepaald door de juiste CPU die is geselecteerd uit het fijn verdeelde CPU-spectrum.

Voor kleine en middelgrote programma's is het integrale laadgeheugen (RAM) voldoende. Voor grotere programma's kan het laadgeheugen worden verhoogd door geheugenkaarten in te voegen. Plug-in flash-geheugenkaarten zijn beschikbaar voor retentieve opslag zonder dat een batterij nodig is.

Codering blokkeren

De functies (FC's) en functieblokken (FB's) kunnen in gecodeerde vorm in de CPU worden opgeslagen om de knowhow van de toepassing te beschermen.
