6AG1972-0BA12-2XA0 -busconnector Profibus Dp RS 485 Eenvoudige installatie

• Wordt gebruikt voor het verbinden van PROFIBUS-knooppunten met de PROFIBUS-buskabel
• Makkelijke installatie
• FastConnect-stekkers zorgen voor extreem korte montagetijden dankzij de technologie voor het verplaatsen van de isolatie
• Geïntegreerde afsluitweerstanden (niet in het geval van 6ES7 972-0BA30-0XA0)
• Connectors met sub-D-socket maken PG-verbinding mogelijk zonder de extra installatie van netwerkknooppunten

Er zijn verschillende versies van de busconnector beschikbaar, elk geoptimaliseerd voor de apparaten die moeten worden aangesloten:

• Busconnector met axiale kabeluitgang (180 °), bijv. Voor pc's en SIMATIC HMI OP's, voor transmissiesnelheden tot 12 Mbps met geïntegreerde busafsluitweerstand.
• Busconnector met verticale kabeluitgang (90 °);

Deze connector maakt een verticale kabeluitgang (met of zonder PG-interface) mogelijk voor transmissiesnelheden tot 12 Mbps met geïntegreerde busafsluitweerstand. Bij een transmissiesnelheid van 3, 6 of 12 Mbps is de SIMATIC S5 / S7-plug-in-kabel vereist voor de verbinding tussen busconnector met PG-interface en programmeerapparaat.

• Busconnector met 30 ° -kabeluitgang (goedkope versie) zonder PG-interface voor transmissiesnelheden tot 1,5 Mbps en zonder geïntegreerde busafsluitweerstand.
• PROFIBUS FastConnect-busconnector RS 485 (90 ° of 180 ° kabeluitgang) met transmissiesnelheden tot 12 Mbps voor snelle en eenvoudige montage met isolatieverplaatsingstechnologie (voor stijve en flexibele draden).

Functie

De FastConnect-stripmethode maakt een snelle en eenvoudige aansluiting van PROFIBUS-connectoren op de PROFIBUS-kabels mogelijk.

De speciale structuur van de FastConnect-buskabels maakt het gebruik van de FastConnect-striptool mogelijk, waarmee de buitenkabel en het geweven scherm in één handeling met perfecte precisie kunnen worden gestript. De kabel die op deze manier is voorbereid, wordt aangesloten op de FastConnect-busconnector met behulp van de isolatiewisselingsmethode.

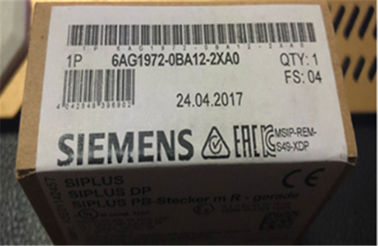

6AG1972-0BA12-2XA0 busconnector

SIPLUS DP PROFIBUS-connector M R-90 ° kabeluitgang -25 ... + 70 ° C met conforme coating op basis van 6ES7972-0BA12-0XA0

Artikel
Artikelnummer (marktgezichtsnummer)	6AG1972-0BA12-2XA0
Productomschrijving	SIPLUS DP PROFIBUS-connector M R-90 ° kabeluitgang -25 ... + 70 ° C met conforme coating op basis van 6ES7972-0BA12-0XA0
Productfamilie	RS 485-busconnector
Product Lifecycle (PLM)	PM300: actief product
Leveringsinformatie
Exportregelgeving	AL: N / ECCN: N
Standaardlevertijd af fabriek	22 dagen / dagen
Netto gewicht / kg)	0,05 Kg
Productafmetingen (B x L x H)	Niet beschikbaar
Verpakkingsdimensie	6,80 x 7,80 x 3,00
Verpakkingsmaateenheid	CM
Hoeveelheid eenheid	1 stuk
Hoeveelheid verpakking	1
Aanvullende productinformatie
EAN	4042948396902
UPC	040892549058
Goederencode	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Productgroep	4573
Land van herkomst	Duitsland
Naleving van de stofbeperkingen volgens de RoHS-richtlijn	Sinds: 01.01.2012
Productklasse	B: retour beperkt, neem contact op met uw -partner / contactpersoon
Verplichting Categorie voor het terugnemen van elektrische en elektronische apparatuur na gebruik	Geen verplichting om elektrische en elektronische apparatuur na gebruik terug te nemen
