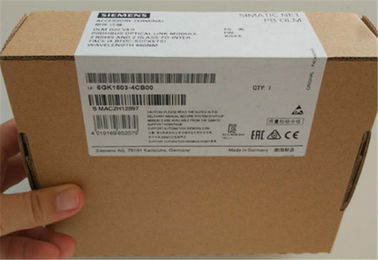

6GK1503-4CB00 Profibus-module / OLM / G22 V4.0 Optische verbindingsmodule

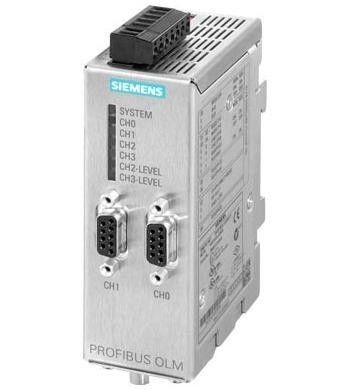

De OLM's hebben een compacte metalen behuizing. Het is geschikt voor montage op een standaardrail of voor wandmontage met een montageplaat.

De 24V-voeding wordt via een klemmenstrook ingevoerd en kan redundant worden aangesloten.

Het signaalcontact maakt het mogelijk een digitaal signaal over te dragen naar PLC's of HMI-systemen voor evaluatie.

OLM's kunnen met elkaar worden gecombineerd en individuele stations of complete elektrische segmenten kunnen via een elektrische interface in het optische PROFIBUS-netwerk worden geïntegreerd. Met de PROFIBUS OLM P22 en OLM G22 kunnen twee elektrische PROFIBUS-segmenten gescheiden van elkaar worden aangesloten.

OLM's zijn verkrijgbaar met een of twee glasvezelinterfaces met BFOC-connectoren voor verschillende soorten glasvezelkabels:

• Kunststof glasvezelkabels (980/1000 μm) kunnen worden gebruikt voor enkele lengtes tot 80 m. Ze kunnen ook worden gemonteerd met BFOC-kabelconnectors ter plaatse.
• PCF-glasvezelkabels (200/230 μm) kunnen worden gebruikt voor enkele lengtes tot 400 m. Ze worden voorgemonteerd aangeboden met vier BFOC-pluggen en een inbrenggereedschap.
• Glasvezel multimode glasvezelkabels (62,5 / 125 μm) zoals de SIMATIC NET glasvezelkabels kunnen worden gebruikt voor lange afstanden tot 3000 m. Ze moeten voorgemonteerd worden besteld met 4 BFOC-pluggen of als een FastConnect FO-systeem voor montage ter plaatse.
• Singlemode glasvezelkabels (10/125 μm of 9/125 μm vezels) kunnen worden gebruikt voor extreem lange afstanden tot 15 km.

• Automatische detectie van alle PROFIBUS datatransmissiesnelheden 9,6 Kbit / s tot 12 Mbit / s inclusief 45,45 Kbit / s (PROFIBUS PA)
• Constructie van de volgende netwerktopologieën: Lijn, ster, overtollige ring
• Hoge beschikbaarheid door mediale redundantie. De afstand tussen twee OLM's in de redundante ring wordt alleen beperkt door het optische bereik van de modules
• RS485-interface met segmentmogelijkheden (Sub-D vrouwelijke connector)
• Onbeperkte multimaster-werking: uitgebreide segmentatiefuncties voor lokalisatie van fouten naar glasvezel- en RS485-segmenten
• Snelle lokalisatie van fouten:
  • Indicatie van module status via zwevend signalering contact
  • De routekwaliteit van de glasvezelkabel controleren op LED's
  • Controleren van de routekwaliteit van de glasvezelkabel Meetuitgang voor optische ontvanger voor logging en plausibiliteitscontrole van de vezeloptische padverzwakking met een voltmeter
• Hoge trapsgewijze diepte: lijn en redundante ring tot 124 OLM (alleen beperkt door bewakingstijden)
