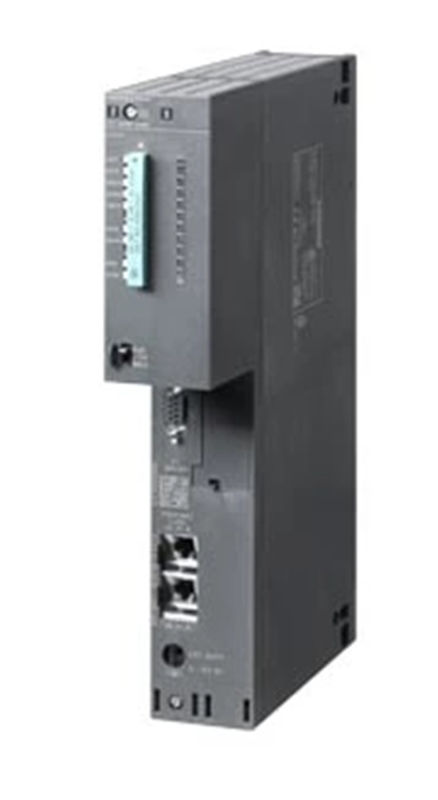

6ES7416-3XS07-0AB0 Simatic S7 400, 416 CPU Centrale verwerkingseenheid

CPU 416-2, CPU 416-3 en CPU 416-3 PN / DP zijn krachtige SIMATIC S7-400 CPU's.

De geïntegreerde PROFIBUS DP-interfaces in de CPU 416-2 en de CPU 416-3 maken het mogelijk om direct als een master of slave op de PROFIBUS DP-veldbus aan te sluiten.

Een extra DP-mastersysteem kan worden aangesloten op de CPU 416-3 en CPU 416-3 PN / DP met behulp van de interfacemodule IF 964-DP.

De geïntegreerde PROFINET-interface van de CPU 416-3 PN / DP implementeert schakelfunctionaliteit. Dit vormt de basis voor het bieden van twee extern toegankelijke PROFINET-poorten. Naast hiërarchische netwerktopologieën, maakt dit ook het maken van lijnstructuren in de nieuwe S7-400-controllers mogelijk.

Notitie:
Alleen de interfacemodule 6ES7 964-2AA0 4 -0AB0 kan worden gebruikt.

Beide CPU's zijn uitgerust met het volgende:

• Krachtige processor:
  De CPU's bereiken instructie-uitvoeringstijden van slechts 0,03 μs per binaire instructie.
• CPU 416-2: 8 MB hoofdgeheugen (waarvan 4 MB elk voor programma en gegevens);
  CPU 416-3: 16 MB hoofdgeheugen (waarvan 8 MB elk voor programma en gegevens);
  CPU 416-3 PN / DP: 16 MB hoofdgeheugen (waarvan 8 MB elk voor programma en gegevens);
  snel hoofdgeheugen voor delen van het gebruikersprogramma die relevant zijn voor de uitvoering.
• Flexibele uitbreiding:
  Tot 262144 digitale en 16384 analoge ingangen / uitgangen.
• Multi-point interface MPI:
  Met de MPI is het mogelijk om eenvoudig netwerken van max. 32 stations met een gegevensoverdrachtsnelheid van maximaal 12 Mbps. De CPU's kunnen maximaal 44 verbindingen tot stand brengen met de stations van de communicatiebus (C-bus) en de MPI.
• Modus keuzeschakelaar:
  Ontworpen als tuimelschakelaar.
• Diagnostische buffer:
  De laatste 120 fout- en interruptgebeurtenissen worden voor diagnostische doeleinden bewaard in een ringbuffer. Het aantal invoeren kan worden geparametreerd.
• Realtime klok:
  De datum en tijd worden toegevoegd aan diagnostische berichten van de CPU.
• Geheugenkaart:
  Voor uitbreiding van het geïntegreerde laadgeheugen. RAM- en FEPROM-kaarten (FEPROM voor remanente opslag) zijn beschikbaar.
• Gecombineerde MPI / DP-interface en geïntegreerde PROFIBUS DP-interface (met CPU 416-2 en CPU 416-3):
  De PROFIBUS DP-masterinterface maakt een gedistribueerde automatiseringsconfiguratie mogelijk die hoge snelheid en gebruiksgemak biedt. Vanuit het gezichtspunt van de gebruiker wordt de gedistribueerde I / O behandeld als centrale I / O (zelfde configuratie, adressering en programmering).
  Gemengde configuratie: SIMATIC S5 en SIMATIC S7 als PROFIBUS master acc. volgens EN 50170.

CPU 416-3 en CPU 416-3 PN / DP omvatten ook:

• 1 module slot:
  Met de IF 964-DP-interfacemodule kan een extra PROFIBUS DP-mastersysteem worden aangesloten.

CPU 416-3 PN / DP bevat bovendien:

• PROFINET-interface met 2 poorten (switch):
  • PROFINET IO, 256 IO-apparaten kunnen worden aangesloten
  • PROFINET CBA

• Block bescherming:
  Een wachtwoordconcept beschermt het gebruikersprogramma tegen ongeoorloofde toegang.
• Integrale HMI-services:
  De gebruiker hoeft alleen de bron en de bestemming van de gegevens op te geven met HMI-apparaten. De gegevens worden vervolgens cyclisch en automatisch door het systeem getransporteerd.
• Geïntegreerde communicatiefuncties:
  • PG / OP-communicatie
  • Gedeelde datacommunicatie
  • S7 standaardcommunicatie
  • S7 communicatie
• Firmware-update via netwerk

CPU 416-3 PN / DP extra:

• Open communicatie via TCP / IP, UDP en ISO-on-TCP (RFC1006)
• Gedistribueerde intelligentie in Component Based Automation (CBA) op PROFINET
• Extra diagnostische opties met geïntegreerde webserver

Parameteriseerbare attributen

Het STEP 7-hulpprogramma "Hardware-configuratie" kan worden gebruikt om de eigenschappen en de respons van de S7-400, inclusief de CPU's, te programmeren, bijv.

• Multi-point interface MPI:
  • Definitie van stationsadressen.
  • Opstart- / cyclusgedrag
  • Bepaling van de maximale cyclustijd en communicatiebelasting
• Adres toewijzing:
  Adressering van I / O-modules.
• Retentieve reeksen:
  Definitie van het aantal retentieve bitgeheugens, tellers, timers, datablokken en klokgeheugens.
• Grootte van de procesafbeelding, lokale gegevens.
• Lengte van de diagnostische buffer
• Beschermingsniveau:
  Definitie van toegangsautorisatie voor programma en gegevens
• Systeemdiagnostiek:
  Definitie van de verwerking en omvang van diagnostische berichten
• Getimede interrupts:
  Periodiciteit instellen

Technische specificaties
