Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Typen: | SIMATIC CPU 417-4 | Toepassing: | Industriële Automatisering |
|---|---|---|---|
| Ingebouwde programmatuurversie: | V5.3 | type van geheugen: | RAM |
| Voorwaarde: | nieuw en origineel | Doorlooptijd: | Voorraad |
| Markeren: | optische linkmodule,centrale verwerkingseenheid |
||

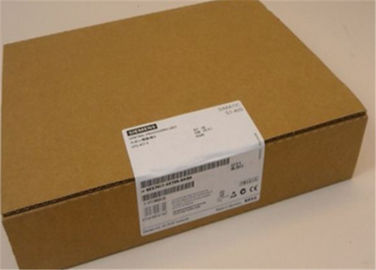

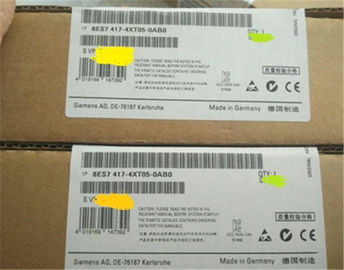

CPU 6ES7417-4XT05-0AB0 S7-400 Centrale verwerkingseenheid industriële automatiseringsproducten
Overzicht
De CPU 417-4 is de krachtigste SIMATIC S7-400 CPU. De geïntegreerde PROFIBUS DP-interfaces maken directe verbinding met de PROFIBUS DP-veldbus mogelijk als master of slave.
Twee andere DP-mastersystemen kunnen worden aangesloten via de IF 964-DP interface-submodules.
Opmerking :
Alleen de interfacemodule 6ES7 964-2AA0 4 -0AB0 kan worden gebruikt.
Artikel nummer | 6ES7417-4XT07-0AB0 | |
|---|---|---|
CPU 417-4, 32 MB, 4 INTERFACES | ||
| Algemene informatie | ||
| Producttypeaanduiding | CPU 417-4 | |
| HW functionele status | 01 | |
| Firmware versie | V7.0 | |
| Engineering met | ||
| STAP 7 V5.4 of hoger met HSP 261 | |
| CiR - Configuratie in RUN | ||
| CiR-synchronisatietijd, basisbelasting | 60 ms | |
| CiR-synchronisatietijd, tijd per I / O-byte | 7 μs | |
| Voedingsspanning | ||
| Nominale waarde (DC) | ||
| Nee; Voeding via systeemvoeding | |
| Invoerstroom | ||
| van de backplane-bus 5 V DC, typ. | 1.3 A | |
| van de backplane-bus 5 V DC, max. | 1.6 A | |
| van de backplane-bus 24 V DC, max. | 600 mA; 150 mA per DP-interface | |
| vanaf interface 5 V DC, max. | 90 mA; Op elke DP-interface | |
| Stroomuitval | ||
| Vermogensverlies, typ. | 6.5 W | |
| Vermogensverlies, max. | 8 W | |
| Geheugen | ||
| Type geheugen | RAM | |
| Werkgeheugen | ||
| 32 Mbyte | |
| 16 Mbyte | |
| 16 Mbyte | |
| Nee | |
| Geheugen laden | ||
| Ja; met geheugenkaart (FLASH) | |
| 64 Mbyte | |
| 1 Mbyte | |
| Ja; met geheugenkaart (RAM) | |
| 64 Mbyte | |
| backup | ||
| Ja | |
| Ja; alle gegevens | |
| Nee | |
| Accu | ||
| Reserve batterij | ||
| 225 μA; tot 40 ° C | |
| 1 275 μA | |
| Zie referentiehandleiding, modulegegevens, hoofdstuk 3.3 | |
| 5 V DC tot 15 V DC | |
| CPU verwerkingstijden | ||
| voor bitbewerkingen, typ. | 7.5 ns | |
| voor woordbewerkingen, typ. | 7.5 ns | |
| voor rekenkundig vast punt, typ. | 7.5 ns | |
| voor drijvende-kommaberekeningen, typ. | 15 ns | |
| CPU-blocks | ||
| DB | ||
| 16 000; Nummerbereik: 1 tot 16000 | |
| 64 kbyte | |
| FB | ||
| 8 000; Nummerbereik: 0 tot 7999 | |
| 64 kbyte | |
| FC | ||
| 8 000; Nummerbereik: 0 tot 7999 | |
| 64 kbyte | |
| OB | ||
| zie instructie lijst | |
| 64 kbyte | |
| 1; OB 1 | |
| 8; OB 10-17 | |
| 4; OB 20-23 | |
| 9; OB 30-38 (kortste cyclus die kan worden ingesteld = 500 μs) | |
| 8; OB 40-47 | |
| 3; OB 55-57 | |
| 4; OB 61-64 | |
| 1; OB 60 | |
| 1; OB 90 | |
| 3; OB 100-102 | |
| 9; OB 80-88 | |
| 2; OB 121, 122 | |
| Nestdiepte | ||
| 24 | |
| 2 | |
| Tellers, timers en hun remanentie | ||
| S7-teller | ||
| 2 048 | |
| Retentivity | ||
| Ja | |
| 0 | |
| 2 047 | |
| Z 0 tot Z 7 | |
| Tellen bereik | ||
| 0 | |
| 999 | |
| IEC-teller | ||
| Onbeperkt (alleen gelimiteerd door RAM-capaciteit) | |
| S7 keer | ||
| 2 048 | |
| Retentivity | ||
| Ja | |
| 0 | |
| 2 047 | |
| Geen keer remanent | |
| Tijdsbestek | ||
| 10 ms | |
| 9 990 s | |
| IEC timer | ||
| Ja | |
| SFB | |
| Onbeperkt (alleen gelimiteerd door RAM-capaciteit) | |
| Gegevensgebieden en hun remanentie | ||
| retentiegegevensgebied in totaal | Totaal werk- en laadgeheugen (met reservebatterij) | |
| Vlag | ||
| 16 kbyte; Grootte van het bitgeheugenadresgebied | |
| Ja | |
| MB 0 tot MB 15 | |
| 8; in 1 geheugenbyte | |
| Lokale gegevens | ||
| 64 kbyte | |
| 32 kbyte | |
| Adresgebied | ||
| I / O-adresgebied | ||
| 16 kbyte | |
| 16 kbyte | |
| waarvan verspreid | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbyte | |
| 8 kbyte | |
| Verwerk afbeelding | ||
| 16 kbyte | |
| 16 kbyte | |
| 1 024 byte | |
| 1 024 byte | |
| 244 byte | |
| Ja | |
Servicebereik:
we doen ook S7-400 PLC, S7-1200 PLC, S7-200 PLC, S7-300, S7-400, ET200, HMI, AANRAAKSCHERM, TDC, 6ES5, 6ES7 , 6DD, -controller, CNC
S5-100U, 115U, 155U PLC's
SIMATIC S7-200, SIMATIC S7-300, SIMATIC S7-400
LOGO, PG, SIMATIC HMI, Wincc
ET200M, ET200S, Profibus
MicroMaster 420, MicroMaster 430, MicroMaster 440, VFD
, SINAMICS ,, G110, G120, drive
1. Alle goederen hebben 365 dagen garantie.
2. ons magazijn altijd dubbele controleren alle producten voor verzending om ervoor te zorgen dat correct.
3.Alle onderdelen die we verkopen hebben een retourbeleid van 30 dagen vanaf de dag van verzending, maar als de schade door de mens is veroorzaakt, kunnen we deze niet voor u wijzigen.
Contactpersoon: Richuang
Tel.: +8618158331966
