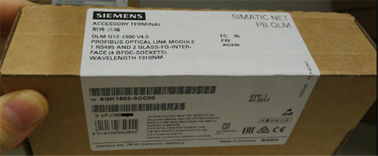

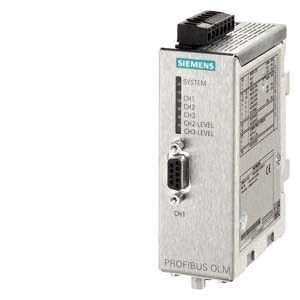

PROFIBUS OLM / G12-1300 V4.0 Optische verbindingsmodule SIMATIC PLC-modules
Overzicht
Met de PROFIBUS OLM (Optical Link Modules) kunnen optische PROFIBUS-netwerken worden gevestigd in lineaire, ster- en overtollige ringtopologieën.
De gegevensoverdrachtssnelheid van een glasvezellijn is onafhankelijk van de afstand en kan oplopen tot 12 Mbit / s.
Mogelijke toepassingen voor OLM's zijn onder meer:
| Producttypeaanduiding | PROFIBUS OLM / G12-1300 V4.0 | |
| PROFIBUS OLM / G12-1300 V4.0 optische link-module met 1 RS485 en 2 glas FOC-interfaces (4 BFOC-sockets), 1300 Nm shaft Lengte voor grote afstanden met signaleringscontact en testpoort | ||
| Overdrachtssnelheid | ||
| Overdrachtsnelheid / met PROFIBUS | 9,6 kbit / s ... 12 Mbit / s | |
| Overdrachtsnelheid / met PROFIBUS PA | 45,45 kbit / s | |
| interfaces | ||
| Aantal elektrische / optische verbindingen / voor netwerkcomponenten of eindapparatuur / maximum | 3 | |
| Aantal elektrische verbindingen | ||
| ● voor netwerkcomponenten of eindapparatuur | 1 | |
| ● voor het meten van het apparaat | 1 | |
| ● voor signalering van contact | 1 | |
| ● voor stroomvoorziening | 1 | |
| ● voor redundante voedingsspanning | 1 | |
| Type elektrische verbinding | ||
| ● voor netwerkcomponenten of eindapparatuur | 9-pins Sub-D-aansluiting | |
| ● voor het meten van het apparaat | 2-polige klemmenstrook | |
| ● voor voeding en signalering contact | 5-polige klemmenstrook | |
| Aantal optische interfaces / voor glasvezelkabel | 2 | |
| Ontwerp van de optische interface / voor glasvezelkabel | BFOC-poort | |
| Optische gegevens | ||
| Dempingsverhouding / van de FOC-transmissieverbinding | ||
| ● voor glas FOC met 10/125 μm of 9/125 μm / bij 0,5 dB / km / maximum | 8 dB | |
| voortplantingsvertraging [bit] | 6.5 bit | |
| Aansluitbaar optisch vermogen ten opzichte van 1 mW | ||
| ● voor glas FOC met 10/125 μm of 9/125 μm / bij 0,5 dB / km | -19 dB | |
| Optische gevoeligheid met betrekking tot 1 mW | ||
| ● voor glas FOC met 10/125 μm of 9/125 μm / bij 0,5 dB / km | -29 dB | |
| Golflengte | ||
| ● voor glas FOC met 10/125 μm of 9/125 μm / compatibel met interface / bij 0,5 dB / km | 1310 nm | |
| Draad lengte | ||
| ● voor glas FOC met 10/125 μm of 9/125 μm / bij 0,5 dB / km / maximum | 15 km | |
| Signaal-ingangen / uitgangen | ||
| Bedrijfsspanning / van de signaalcontacten / bij DC / nominale waarde | 24 V | |
| Bedrijfsstroom / van de meldcontacten / op DC / maximum | 0,1 A | |
| Voedingsspanning, stroomverbruik, vermogensverlies | ||
| Type spanning / van de voedingsspanning | DC | |
| Voedingsspanning / bij DC / nominale waarde | 24 V | |
| Voedingsspanning / bij DC | 18.8 ... 28.8 V | |
| Productcomponent / versmelting bij voedingsingang | Ja | |
| Verbruikte stroom / bij DC / bij 24 V / maximum | 0,2 A | |
| Toegestane omgevingscondities | ||
| Omgevingstemperatuur | ||
| ● tijdens gebruik | 0 ... 60 ° C | |
| ● tijdens opslag | -40 ... +70 ° C | |
| ● tijdens transport | -40 ... +70 ° C | |
| Relatieve vochtigheid / bij 25 ° C / zonder condensatie / tijdens bedrijf / maximum | 95% | |
| Beschermingsklasse IP | IP40 | |
| Ontwerp, afmetingen en gewicht | ||
| Ontwerp | compact | |
| Breedte | 39,5 mm | |
| Hoogte | 112 mm | |
| Diepte | 74,5 mm | |
| Netto gewicht | 340 g | |
| Montage type | ||
| ● 35 mm DIN-rail montage | Ja | |
| ● wandmontage | Ja | |
| Productfuncties / redundantie | ||
| Productfunctie / Ringredundantie | Ja | |
| Normen, specificaties, goedkeuringen | ||
| Standaard | ||
| ● voor FM | FM3611: Klasse 1, Divisie 2, Groep A, B, C, D / T4, Klasse 1, Zone 2, Groep IIC, T4 | |
| ● voor gevaarlijke zone | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0003X | |
| ● voor veiligheid / van CSA en UL | UL 60950-1, CSA C22.2 Nr. 60950-1 | |
| ● voor gevaarlijke zone / van CSA en UL | UL 1604 en UL 2279-15 (gevaarlijke locatie), CSA C22.2 Nr. 213-M1987, Klasse 1 / Divisie 2 / Groep A, B, C, D / T4, Klasse 1 / Zone 2 / Groep IIC / T4 | |
| ● voor geëmitteerde interferentie | EN 61000-6-4 (klasse A) | |
| ● voor interferentie-immuniteit | EN 61000-6-2 | |
