Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Typen: | SIMATIC S7-300, CPU 314 | Het werkgeheugen: | 128 KB |
|---|---|---|---|
| Voeding: | 24 V GELIJKSTROOM | Machtsverlies: | 4 W |
| Ladingsgeheugen: | Plug-in (MMC), max. 8 Mbyte | Herhaal min. tarief.: | 1 s |
| Markeren: | optische linkmodule,centrale verwerkingseenheid |
||

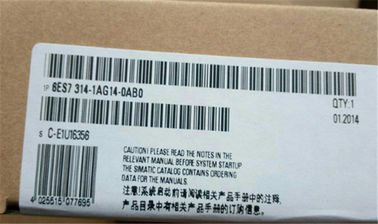

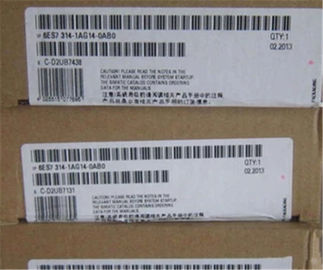

CPU 314 6ES7314-1AG14-0AB0 PLC-regelaars S7-300 centrale verwerkingseenheid
Toepassing
De CPU 314 is de CPU voor installaties met hoge eisen in termen van verwerkingskracht en reactietijd. Met zijn werkgeheugen is deze CPU ook geschikt voor middelgrote applicaties.
Functie
Artikel nummer | 6ES7314-1AG14-0AB0 | |
|---|---|---|
CPU314, 128 KB | ||
| Algemene informatie | ||
| HW functionele status | 01 | |
| Firmware versie | V3.3 | |
| Engineering met | ||
| STAP 7 V5.5 + SP1 of hoger of STEP 7 V5.2 + SP1 of hoger met HSP 218 | |
| Voedingsspanning | ||
| Nominale waarde (DC) | ||
| Ja | |
| toelaatbaar bereik, ondergrens (DC) | 19.2 V | |
| toegestane bereik, bovengrens (DC) | 28,8 V | |
| externe bescherming voor voedingsleidingen (aanbeveling) | 2 A min. | |
| Mains buffering | ||
| 5 ms | |
| 1 s | |
| Invoerstroom | ||
| Huidig verbruik (nominale waarde) | 650 mA | |
| Stroomverbruik (bij nullast), typ. | 140 mA | |
| Inschakelstroom, typ. | 3.5 A | |
| I²t | 1 A² · s | |
| Stroomuitval | ||
| Vermogensverlies, typ. | 4 W | |
| Geheugen | ||
| Werkgeheugen | ||
| 128 kbyte | |
| Nee | |
| 64 kbyte | |
| Geheugen laden | ||
| Ja | |
| 8 Mbyte | |
| 10 jaar | |
| backup | ||
| Ja; Gegarandeerd door MMC (onderhoudsvrij) | |
| Ja; Programma en gegevens | |
| CPU verwerkingstijden | ||
| voor bitbewerkingen, typ. | 0,06 μs | |
| voor woordbewerkingen, typ. | 0,12 μs | |
| voor rekenkundig vast punt, typ. | 0,16 μs | |
| voor drijvende-kommaberekeningen, typ. | 0,59 μs | |
| CPU-blocks | ||
| Aantal blokken (totaal) | 1 024; (DB's, FC's, FB's); het maximale aantal te laden blokken kan worden verminderd met de gebruikte MMC. | |
| DB | ||
| 1 024; Nummerbereik: 1 tot 16000 | |
| 64 kbyte | |
| FB | ||
| 1 024; Nummerbereik: 0 tot 7999 | |
| 64 kbyte | |
| FC | ||
| 1 024; Nummerbereik: 0 tot 7999 | |
| 64 kbyte | |
| OB | ||
| zie instructie lijst | |
| 64 kbyte | |
| 1; OB 1 | |
| 1; OB 10 | |
| 2; OB 20, 21 | |
| 4; OB 32, 33, 34, 35 | |
| 1; OB 40 | |
| 1; OB 100 | |
| 4; OB 80, 82, 85, 87 | |
| 2; OB 121, 122 | |
| Nestdiepte | ||
| 16 | |
| 4 | |
| Tellers, timers en hun remanentie | ||
| S7-teller | ||
| 256 | |
| Retentivity | ||
| Ja | |
| 0 | |
| 255 | |
| Z 0 tot Z 7 | |
| Tellen bereik | ||
| 0 | |
| 999 | |
| IEC-teller | ||
| Ja | |
| SFB | |
| Onbeperkt (alleen gelimiteerd door RAM-capaciteit) | |
| S7 keer | ||
| 256 | |
| Retentivity | ||
| Ja | |
| 0 | |
| 255 | |
| Geen remanentie | |
| Tijdsbestek | ||
| 10 ms | |
| 9 990 s | |
| IEC timer | ||
| Ja | |
| SFB | |
| Onbeperkt (alleen gelimiteerd door RAM-capaciteit) | |
